氣動錨桿鉆機在煤礦巷道施工中的應用
時間：2021/6/1 14:23:10 瀏覽次數：7265
字體：大
中
小
氣動錨桿鉆機屬于基礎施工機械，是一種常見的煤礦巷道的錨桿支護設備，具有體積小、重量輕、扭矩大，操作簡單，維修方便等優點，主要用于鐵路、公路、水利、水電設施的滑波治理工程和危巖體的錨固工程，控制在提高支護作用、降低成本、加快巷道速度、減少輔助運輸量、減輕勞動強度、提高巷道斷面利用率等方面，不同規格的氣動錨桿鉆機的原理是一樣的，只是尺寸略有不同。氣動錨桿鉆機在各種復雜地層和不同鉆進方式的成孔實踐中，其優良的成孔性能得到廣大施工單位和同行的認可。

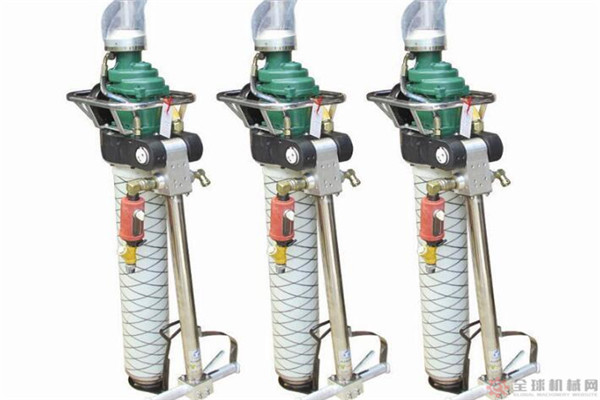

氣動錨桿鉆機
一、氣動錨桿鉆機的工作原理
1、在分層巖層中，錨桿將下部不穩定巖層懸掛在上部穩定巖層上，錨桿受懸浮巖層的牽引。
2、在沒有穩定巖層的薄巖層中，錨桿安裝后，錨桿的夾持力增加了巖層間的摩擦力，這種摩擦力使巖石不能繼續沿巖層滑動，從而使幾個薄巖層被錨桿鎖定在一個較厚的巖層中。這種厚巖梁內的較大彎曲應力和應變與巖梁厚度的平方成反比；集成巖梁越厚，較大彎曲應力和應變越小。同時，錨桿本身的強度增加了梁的整體抗剪能力。
3、錨桿組合拱的原理，在供體型巷道圍巖破裂區安裝預應力錨桿時，在錨桿兩端會形成以圓形椎體形式分布的壓應力。如果錨桿沿頂板布置，每根錨桿形成的壓應力將交錯重疊，形成一個防止破裂區擴散的承壓拱，可以承受上方破碎巖石施加的徑向載荷。沿錨桿軸向的預緊力在組合拱中產生周向應力，從而顯著改善承壓拱的應力狀態，使圍巖的狀態由單軸和雙軸變?yōu)槿S壓縮。這樣就在圍巖中形成了均勻壓縮的連續承載區，從而大大提高了組合拱的承載能力。
二、氣動錨桿鉆機的優勢特點
1、氣動錨桿鉆機采用電動機經高性能減速器作為回轉動力；氣缸作為推進動力。省去了液壓系統，因此機械效率高，成本低，性能穩定。錨桿鉆機有防卡死保護，鉆具卡死時，電機不易燒毀，減速器不易損壞。
2、氣動錨桿鉆機重量輕，移動方便，鉆機整機重量小于500Kg，可拆成三塊，移動和架設方便。錨桿鉆機采用滾動拖板，軌道不易磨損。錨桿鉆機采用半自動拆裝鉆桿，工作效率高。

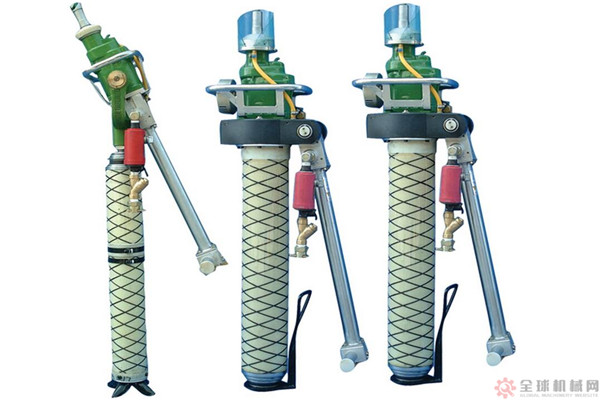

氣動錨桿鉆機
總結：氣動錨桿鉆機集鉆進、攪拌、安裝錨桿和錨索于一體，是在頂板硬度≤F8的各種巖石、煤巷和半煤巷進行錨桿作業的理想設備。氣動錨桿鉆機廣泛用于巖石硬度≤f10的巷道，特別是用于煤炭巷道的錨桿支護工作，既可鉆頂板錨桿孔，又可鉆錨索孔。它還可以攪動和攪拌安裝樹脂藥卷式錨桿、錨索，無需其他設備，即可完成錨桿螺母的一次安裝緊固，達到初始錨桿預緊力要求，體積小、重量輕、操作簡單、保護方便，齒輪式氣動馬達，工作穩定，可靠性高。
